Montage von Großformat-Scheiben: Planung, Logistik und Sicherheit bei XXL-Verglasungen
Großformatige Glasscheiben bis 3x6 m und darüber hinaus sind heute technisch machbar und werden in modernen Gebäuden häufig eingesetzt. Doch die Montage solcher Scheiben stellt besondere Anforderungen an Planung, Logistik und Sicherheit. GlasLotsen erklärt, was Architekten und Bauherren wissen müssen.
Was sind Großformat-Scheiben? Definition und Grenzen
Als Großformat-Scheiben gelten Verglasungen ab ca. 2x3 m. Aktuelle Produktionsgrenzen liegen bei ca. 3,2x6,0 m für Floatglas und ca. 2,8x5,0 m für ESG. VSG kann aus mehreren Scheiben zusammengesetzt werden und ist daher in der Größe weniger limitiert. Das Gewicht einer 3x6 m Scheibe aus 10 mm ESG beträgt ca. 450 kg – das erfordert spezielle Hebetechnik und sorgfältige Planung. GlasLotsen berät bei der Planung von Großformatverglasungen und koordiniert alle beteiligten Gewerke.
Transportlogistik: Wie kommen XXL-Scheiben auf die Baustelle?
Der Transport von Großformat-Scheiben erfordert spezielle Fahrzeuge (Scheibentransporter mit A-Böcken), Genehmigungen für Schwertransporte bei besonders großen Scheiben sowie sorgfältige Routenplanung (Brücken, Tunnels, Kurvenradien). Die Lieferung muss mit der Baustelle koordiniert werden: Anlieferung just-in-time, da Scheiben nicht lange auf der Baustelle gelagert werden können. GlasLotsen koordiniert die Transportlogistik und stellt sicher, dass alle Genehmigungen vorliegen.
Hebetechnik: Vakuumheber, Kräne und Spezialgeräte

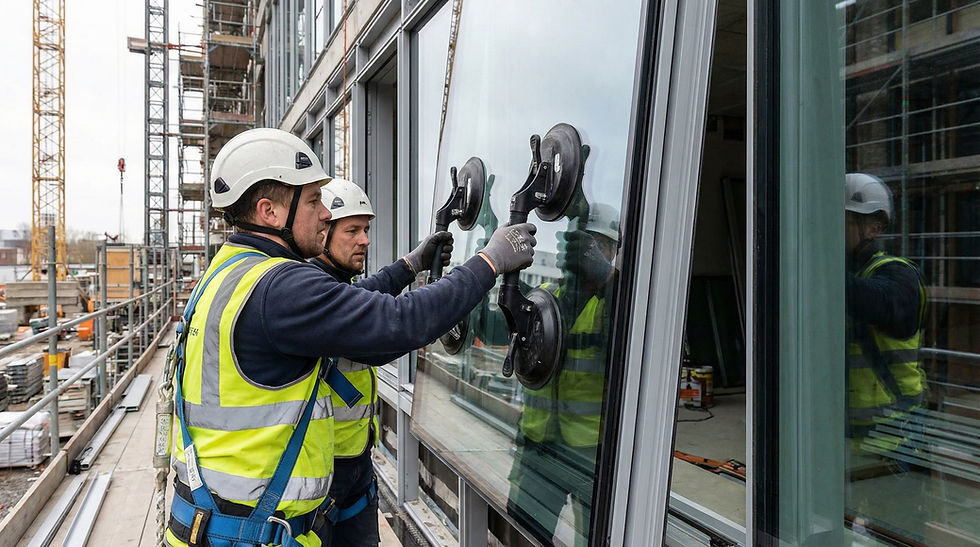

Für die Montage von Großformat-Scheiben werden Vakuumheber eingesetzt, die die Scheibe durch Unterdruck halten. Für sehr schwere Scheiben werden Kräne mit speziellen Glastragehebezeugen verwendet. Die Auswahl der Hebetechnik hängt von Scheibengewicht und -größe, den Platzverhältnissen auf der Baustelle, der Einbauposition (Erdgeschoss, Obergeschoss, Fassade) sowie den Zugangsmöglichkeiten ab. GlasLotsen koordiniert die Hebetechnik und stellt sicher, dass alle Sicherheitsanforderungen erfüllt werden.
Toleranzen und Passgenauigkeit: Was muss stimmen
Bei Großformat-Scheiben sind Toleranzen besonders kritisch. Maßabweichungen von wenigen Millimetern können dazu führen, dass die Scheibe nicht in die Öffnung passt oder die Dichtungen nicht korrekt schließen. GlasLotsen empfiehlt: Aufmaß durch den Glaslieferanten vor der Produktion, Toleranzangaben in der Ausschreibung (±2 mm für Standardanwendungen, ±1 mm für Präzisionsanwendungen), Probeeinbau bei besonders kritischen Projekten sowie Abstimmung zwischen Glaslieferant und Rahmenhersteller über Toleranzketten.
Sicherheitsanforderungen bei der Montage
Die Montage von Großformat-Scheiben ist eine gefährliche Tätigkeit, die besondere Sicherheitsmaßnahmen erfordert: Absperrung des Gefahrenbereichs unter der Montagestelle, Sicherung der Scheibe gegen Umfallen während der Montage, Verwendung von zertifizierter Hebetechnik mit ausreichender Tragfähigkeit, Schulung des Montagepersonals sowie Erstellung eines Sicherheitsplans für die Montage. GlasLotsen stellt sicher, dass alle Sicherheitsanforderungen erfüllt werden.
Einbautoleranzen und Fugenplanung
Fugen zwischen Glasscheiben und zwischen Glas und Rahmen müssen sorgfältig geplant werden. Zu enge Fugen führen zu Spannungen im Glas, zu weite Fugen beeinträchtigen die Ästhetik und die Dichtigkeit. Als Richtwerte gelten: Fugenbrei te 6–12 mm für Silikon-Fugen, Mindesteinstand des Glases im Rahmen 15–20 mm sowie Mindestabstand zwischen Glasscheiben 6 mm. GlasLotsen erstellt Fugendetails und prüft die Planungsunterlagen auf Vollständigkeit.
Qualitätssicherung: Abnahme und Dokumentation
Nach der Montage sollte eine sorgfältige Abnahme durchgeführt werden: Prüfung der Maßhaltigkeit und Passgenauigkeit, Prüfung der Dichtigkeit (visuell und ggf. durch Wassertest), Prüfung der Beschläge und Öffnungsmechanismen, Dokumentation mit Fotos sowie Erstellung eines Abnahmeprotokolls. GlasLotsen begleitet Abnahmen und erstellt Abnahmeprotokolle.
Beratung durch GlasLotsen: Großformatverglasungen für Ihr Projekt
GlasLotsen berät Architekten und Bauherren bei der Planung und Umsetzung von Großformatverglasungen. Wir koordinieren alle beteiligten Gewerke, von der Glasproduktion über den Transport bis zur Montage. Kontakt: www.glaslotsen.de | info@glaslotsen.de
FAQ
Frage: Wie groß kann eine einzelne Glasscheibe sein?
Antwort: Bis ca. 3,2x6,0 m für Floatglas und ca. 2,8x5,0 m für ESG. GlasLotsen berät bei Sonderformaten.
Frage: Wie schwer ist eine 3x6 m Scheibe?
Antwort: Ca. 450 kg bei 10 mm Dicke. Für die Montage wird spezielle Hebetechnik benötigt.
Frage: Brauche ich eine Genehmigung für den Transport?
Antwort: Bei Scheiben über bestimmten Maßen ja. GlasLotsen koordiniert die Genehmigungen.
Frage: Wie lange dauert die Lieferzeit für Großformat-Scheiben?
Antwort: 4–8 Wochen für Standardformate, 8–16 Wochen für Sonderformate.
Frage: Was kostet die Montage von Großformat-Scheiben?
Antwort: Die Montagekosten hängen stark von der Einbausituation ab. GlasLotsen erstellt ein kostenloses Angebot.
