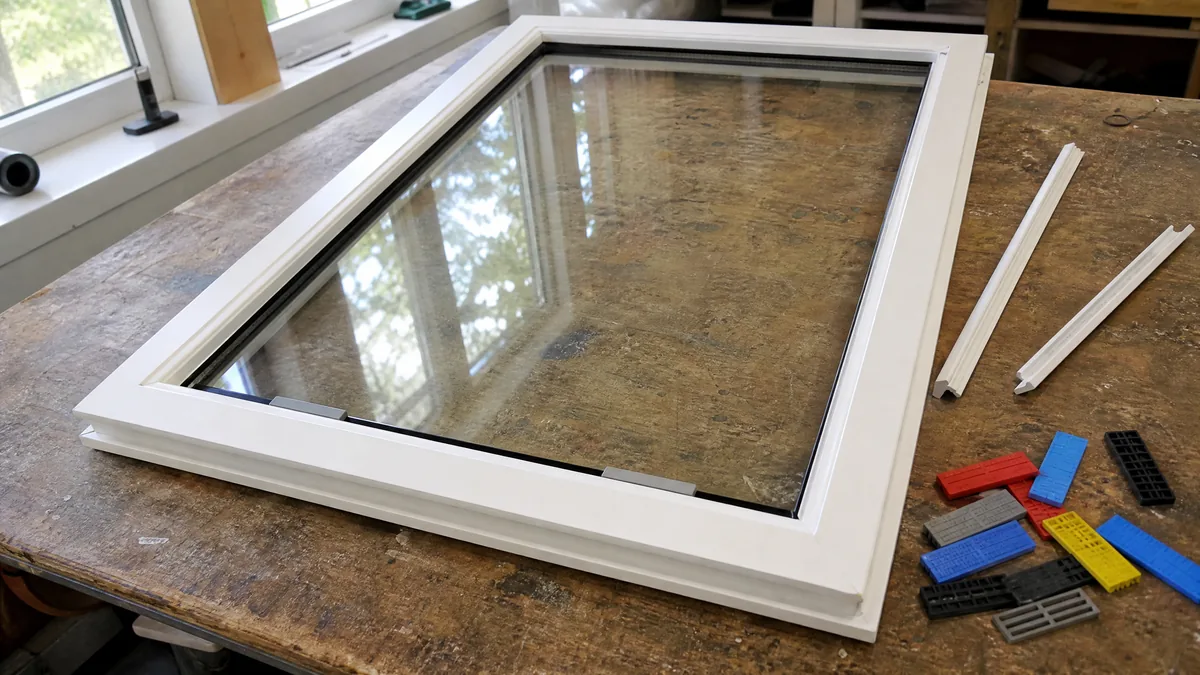

Ein Verglasungsklotz ist acht bis zehn Zentimeter lang und wenige Millimeter dick. Auf zwei solchen Klötzen steht eine Fenstertür mit Dreifachglas, die schnell 80 Kilogramm wiegt, bei großen Festverglasungen auch mehrere hundert. Trotzdem wird die Klotzung auf der Baustelle oft als Nebensache behandelt: Klötze unterlegen, Glasleisten drauf, fertig. Was darunter passiert, sieht danach niemand mehr.

Genau das macht Klotzungsfehler so teuer. Sie zeigen sich selten am Tag der Montage, sondern Wochen oder Monate später: Ein Flügel schleift, eine Scheibe hat einen Riss an der unteren Ecke, im Scheibenzwischenraum schlägt sich Feuchtigkeit nieder. Häufig wird dann am falschen Ende repariert — der Beschlag nachgestellt, der Riss als „thermischer Sprung” abgehakt. Dieser Beitrag zeigt die typischen Fehler, woran Sie sie erkennen und was Sie in Ausschreibung und Abnahme festhalten sollten.

Wozu Klötze da sind

Klötze sind die einzige Verbindung zwischen Glas und Rahmen, über die das Eigengewicht der Scheibe abgeleitet wird. Fachlich unterscheidet man zwei Arten:

  • Tragklötze nehmen das Gewicht der Verglasungseinheit auf und leiten es über die Befestigungs- oder Aufhängepunkte in den Rahmen und weiter in den Baukörper.
  • Distanzklötze sichern den Abstand zwischen Glaskante und Rahmen. Bei manchen Öffnungsarten werden sie zeitweise selbst zu Tragklötzen, etwa wenn ein Wendeflügel zum Putzen umgeschwenkt wird.

Bei einbruchhemmenden Fenstern kommen Klötze an den Schließstellen hinzu, die das Aufhebeln erschweren. Die Klotzung hat aber mehr Aufgaben als das Tragen: Sie soll das Glas zwängungsfrei lagern, damit es sich bei Temperaturwechseln bewegen kann, die Glaskante vom Rahmen fernhalten, den Dampfdruckausgleich im Falz nicht behindern und dafür sorgen, dass ein Flügel auf Dauer leichtgängig bleibt.

Maßgeblich sind die DIN EN 12488 (Verglasungsgrundlagen für vertikale und geneigte Verglasung) und darauf aufbauend die Technische Richtlinie Nr. 3 „Klotzung von Verglasungseinheiten” des Bundesinnungsverbands des Glaserhandwerks in Hadamar, kurz TR 3. Für Bauverträge nach VOB gilt zusätzlich die DIN 18361 (Verglasungsarbeiten). Vorgaben des Rahmen- oder Systemherstellers gehen den allgemeinen Empfehlungen vor. Die folgenden Richtwerte gelten deshalb nur, wenn das System nichts anderes festlegt:

Merkmal Richtwert Herkunft
Klotzlänge 80–100 mm, je nach Glasgewicht und Falzgrund Verglasungsrichtlinien
Klotzbreite Dicke der Verglasungseinheit plus 2 mm DIN 18361
Klotzdicke nach Falzspiel, mindestens 5 mm DIN 18361
Abstand zur Glasecke etwa eine Klotzlänge TR 3, Verglasungsrichtlinien
Druckfestigkeit zulässige Flächenpressung mindestens 5 N/mm² TR 3
Abstand Glaskante–Falzgrund mindestens 5 mm Verglasungsrichtlinie Bundesverband Flachglas

Wie die Klotzung mit Glaseinstand und Fugen zusammenspielt, zeigt der Beitrag Konstruktion und Details.

Fehler 1: Tragklötze an der falschen Stelle

Der häufigste Fehler bei Öffnungsflügeln ist eine Klotzung, die nicht zur Öffnungsart passt. Ein Drehflügel hängt an zwei Bändern auf einer Seite. Das Gewicht der Scheibe muss deshalb diagonal abgetragen werden: Ein Tragklotz sitzt unten auf der Bandseite, ein zweiter oben auf der Griffseite. Die beiden freien Ecken bekommen Distanzklötze. Über diese Diagonale steift die Scheibe den Flügel aus und hält ihn in Form.

Wird stattdessen geklotzt wie bei einer Festverglasung — zwei Tragklötze unten, links und rechts —, fehlt die Diagonale. Der Flügel sackt auf der Griffseite ab, oft nur um wenige Millimeter. Das reicht, damit er am Blendrahmen schleift, die Schließzapfen nicht mehr sauber in die Schließbleche fahren und die Dichtung ungleichmäßig anliegt. Typische Folgen sind Zugluft und ein Griff, der sich nur mit Kraft drehen lässt.

Die Klotzungsvorschläge der Richtlinien unterscheiden nach Öffnungsart. Die wichtigsten im Überblick:

Öffnungsart Tragklötze Distanzklötze
Festverglasung unten, nahe beiden Ecken seitlich und oben
Drehflügel unten bandseitig, oben griffseitig an den beiden freien Ecken
Drehkippflügel wie Drehflügel zusätzlich unten griffseitig
Kippflügel unten, nahe beiden Ecken seitlich oben und unten
Wendeflügel über 1 m Breite zwei Klötze von mindestens 10 cm Länge über dem Drehlager nach Rahmenausführung

Das Tückische: Ein abgesackter Flügel lässt sich am Beschlag nachstellen, und für einige Wochen scheint das Problem gelöst. Die Ursache bleibt, und der Flügel wandert zurück. Wer zweimal nachstellen musste, sollte die Klotzung prüfen lassen, bevor ein drittes Mal geschraubt wird.

Fehler 2: Klötze in der Ecke oder schräg gesetzt

Klötze gehören in einem definierten Abstand zur Glasecke unter die Scheibe, in der Regel etwa eine Klotzlänge. Im Einzelfall erlauben Herstellerangaben eine Verringerung bis auf rund 20 mm, wenn das Bruchrisiko dadurch nicht steigt. Bei sehr breiten Festverglasungen werden auch Abstände um 250 mm genannt. Dazu kommt eine zweite Regel: Der Klotz muss über einer Befestigungsstelle des Rahmens sitzen, damit er das Rahmenprofil nicht unzulässig durchbiegt.

In der Praxis findet man Klötze trotzdem direkt in der Ecke, weil es dort schnell geht, oder schräg unter der Scheibe, weil sie beim Einsetzen verrutscht sind. Beides hat Folgen. In der Ecke wird die Glasecke punktuell belastet, und genau dort ist Glas am empfindlichsten. Gleichzeitig wird die Rahmenecke überlastet. Ein schräg liegender Klotz trägt nicht über seine ganze Länge, sondern auf einer kleinen Fläche — die Last, die sich auf 100 mm verteilen sollte, sitzt auf wenigen Zentimetern.

Das Ergebnis ist ein Bruch, der an der Auflagestelle beginnt, häufig mit einer kleinen muschelförmigen Abplatzung an der Kante. Ein thermischer Bruch sieht anders aus: Er startet typischerweise rechtwinklig zur Kante und läuft dann in einem Bogen in die Fläche. Woran Gutachter die Bruchbilder auseinanderhalten, erklärt der Beitrag zum thermischen Glasbruch. Klötze müssen deshalb parallel zur Glaskante liegen, die Standkante muss über die volle Klotzlänge aufliegen, und sie müssen gegen Verrutschen gesichert sein, bei Klötzen mit Klemmwirkung durch ihre Form, sonst mit einem verträglichen Dichtstoff.

Fehler 3: Nicht alle Scheiben stehen auf dem Klotz

Ein Mehrscheiben-Isolierglas besteht aus zwei oder drei Scheiben, die über den Randverbund miteinander verbunden sind. Der Randverbund ist dafür gemacht, den Scheibenzwischenraum dicht zu halten, nicht dafür, Gewicht zu übertragen. Die TR 3 verlangt deshalb, dass die Klotzung sämtliche Glasschichten erfasst — bei Isolierglas jede Scheibe, bei Verbundsicherheitsglas jede Lage, auch wenn die Kanten gegeneinander versetzt sind.

Fehlerhaft wird es, wenn der Klotz zu schmal ist oder zur Seite gerutscht ist. Dann steht nur die äußere oder innere Scheibe auf, die andere hängt am Randverbund. Bei Dreifachglas mit über 40 mm Gesamtdicke passiert das schneller als bei älterem Zweifachglas, weil alte Klötze aus dem Lager nicht mehr passen. Die Folge ist eine Dauerbelastung des Randverbunds auf Schub. Er kann undicht werden, das Gas entweicht, Feuchte dringt ein. Sichtbar wird das erst, wenn sich im Scheibenzwischenraum Feuchtigkeit niederschlägt. Wie der Randverbund aufgebaut ist und was er leisten muss, steht im Beitrag zum Mehrscheiben-Isolierglas.

Ein Gutachten in der Fachzeitschrift Glaswelt (9/2001) beschreibt einen solchen Befund: Die Klötze standen 6 mm hinter der raumseitigen Glasfläche zurück, nicht beide Scheiben standen auf. Der Sachverständige wertete das als nicht fachgerecht, den Riss führte er aber auf eine Kantenbeschädigung zurück, die schon vor dem Einbau da war. Bei Glasschäden wirken oft mehrere Ursachen zusammen.

Fehler 4: Klötze versperren Belüftung und Entwässerung

Ein Glasfalz ohne Dichtstofffüllung muss belüftet und entwässert sein. Über Öffnungen im Rahmen findet ein Dampfdruckausgleich statt, eindringendes Wasser läuft ab. Ein Klotz, der flach auf einem glatten Falzgrund liegt, kann genau diese Wege blockieren. Dann steht Wasser im Falz, und der Randverbund des Isolierglases sitzt dauerhaft im Feuchten. Bei Holzfenstern kommt die Gefahr von Fäulnis im Falzbereich dazu.

Abhilfe schaffen Klotzbrücken oder Klötze mit Belüftungskanal. Die Verglasungsrichtlinien empfehlen Längsöffnungen von möglichst 8 × 4 mm. Klotzbrücken überbrücken außerdem Nuten und Stege im Falzgrund, damit der Klotz eben und tragfähig aufliegt. Ein Klotz, der auf einem Steg kippelt, verhält sich wie ein schräg gesetzter Klotz.

Fehler 5: Ungeeignetes Material

Klötze bestehen üblicherweise aus Kunststoffen wie Polypropylen, Polyethylen oder Polyamid, früher auch aus Hartholz. Das Material muss alterungsbeständig und dauerhaft druckstabil sein. Ein Klotz, der unter Last langsam nachgibt, verändert über Jahre die Lage der Scheibe.

Ebenso wichtig ist die Verträglichkeit mit allem, was der Klotz berührt: dem Randverbund des Isolierglases, der Zwischenschicht von Verbundsicherheitsglas und den Dichtstoffen. Unverträgliche Materialien können Weichmacher abgeben oder aufnehmen. Der Randverbund versprödet, die Zwischenschicht verfärbt sich vom Rand her. Die Verträglichkeit muss nachgewiesen sein, in der Regel über die Herstellerangaben des Klotzsystems.

Bei Brandschutzverglasungen gilt eine Sonderregel: Klotzmaterial und Klotzung sind Teil der Zulassung des Systems. Ein „gleichwertiger” Klotz aus dem Lager kann den Feuerwiderstand des ganzen Elements in Frage stellen.

Praxisbeispiel: Wie schwer Glas wirklich ist

Floatglas wiegt 2,5 kg je Quadratmeter und Millimeter Dicke. Mit dieser Zahl lässt sich jede Verglasung überschlagen.

Eine Fenstertür mit einer Glasfläche von 0,98 × 2,10 m hat rund 2,06 m². Mit Dreifachglas aus drei 4-mm-Scheiben (12 mm Glas) wiegt die Einheit etwa 62 kg. Wird die raumseitige Scheibe durch Verbundsicherheitsglas 44.2 ersetzt, steigt die Glasdicke auf rund 16 mm und das Gewicht auf rund 82 kg. Die Flächenpressung ist dabei unkritisch: Auf einem 100 mm langen Tragklotz und 16 mm Glaskante ergeben 82 kg rund 0,5 N/mm², ein Zehntel dessen, was die TR 3 als Mindestdruckfestigkeit verlangt. Entscheidend ist hier nicht die Festigkeit des Klotzes, sondern seine Lage, weil bei einem Drehflügel fast das ganze Gewicht über die Diagonale ins untere Band geht.

Anders bei einer Festverglasung von 3,50 × 2,60 m mit Dreifachglas aus VSG 44.2 außen und innen und einer 6-mm-Scheibe dazwischen. Das sind 22 mm Glas plus zwei Folien, rund 56 kg/m² — bei 9,1 m² etwa 515 kg. Ab 500 kg empfiehlt die Verglasungsrichtlinie des Bundesverbands Flachglas, die Standkanten zu kennzeichnen und gegebenenfalls geschliffen auszuführen. Für solche Formate gibt es mit der TR 26 „Großflächige Verglasungen” eine eigene Richtlinie des Glaserhandwerks, und die Zahl der Klötze wird erhöht.

Was Sie in Ausschreibung und Abnahme festhalten sollten

Klotzungsfehler lassen sich vermeiden, wenn sie vor der Montage Thema sind. In die Ausschreibung gehören:

  • Klotzung nach DIN EN 12488 und TR 3 sowie nach den Vorgaben des Rahmensystems
  • Klotzmaterial mit nachgewiesener Verträglichkeit zu Randverbund, Zwischenschicht und Dichtstoffen
  • bei Einheiten über 500 kg: gekennzeichnete, geschliffene Standkanten
  • bei einbruchhemmenden Fenstern: Schließstellenklotzung nach Systemvorgabe
  • Fotodokumentation der Klotzung vor dem Aufsetzen der Glasleisten, mindestens stichprobenartig

Bei der Abnahme sind die Klötze nicht mehr zu sehen, ihre Wirkung schon. Prüfen Sie jeden Flügel auf Leichtgängigkeit, ein gleichmäßiges Spaltmaß zwischen Flügel und Blendrahmen und sauber schließende Verriegelungen. Ein Flügel, der schon bei der Abnahme schleift, wird mit der Zeit nicht besser. Bei Auffälligkeiten kann der Fachbetrieb an einem Element die Glasleisten abnehmen und die Klotzung zeigen.

Nicht verwechseln sollten Sie die Glasklotzung mit der Montageklotzung, die das ganze Fenster im Mauerwerk ausrichtet und ähnliche Symptome verursachen kann. Deren typische Fehler beschreibt der Beitrag zur Fenstermontage.

Unsere Rolle

Bei bestehenden Schäden ordnen wir gutachterlich ein, ob die Klotzung beteiligt war — Bruchbild, Kantenzustand, Klotzlage, Material und Rahmen gehören dabei zusammen. In der Planung prüfen wir Glasgewichte, Standkanten und die Anforderungen an die Klotzung, bevor sie in die Ausschreibung gehen. Herstellerunabhängig und ohne Verkaufsinteresse.

Häufige Fragen

Was ist der Unterschied zwischen Tragklotz und Distanzklotz?

Tragklötze nehmen das Gewicht der Scheibe auf und leiten es in den Rahmen. Distanzklötze halten den Abstand zwischen Glaskante und Rahmen und verhindern, dass die Scheibe im Falz wandert.

Wie groß muss ein Verglasungsklotz sein?

Als Richtwert gelten 80 bis 100 mm Länge, eine Breite von 2 mm mehr als die Dicke der Verglasungseinheit und eine Dicke von mindestens 5 mm, abhängig vom Falzspiel. Vorgaben des Rahmen- oder Glasherstellers haben Vorrang.

Kann ich einen hängenden Flügel einfach am Beschlag nachstellen?

Kurzfristig ja. Ist die Klotzung die Ursache, sackt der Flügel wieder ab. Dann muss ein Fachbetrieb die Klotzung prüfen und die Scheibe gegebenenfalls neu verklotzen.

Woran erkenne ich, dass ein Glasbruch von der Klotzung kommt?

Ein Hinweis ist ein Bruch, der an der unteren Kante oder Ecke im Bereich eines Klotzes beginnt. Ein thermischer Bruch startet dagegen meist rechtwinklig zur Kante, oft im Schattenbereich der Glasleiste. Sicher zuordnen lässt sich der Bruch nur am ausgebauten Glas.

Welche Regeln gelten für die Klotzung?

Grundlage ist die DIN EN 12488, darauf baut die TR 3 des Glaserhandwerks mit Klotzungsvorschlägen für alle gängigen Öffnungsarten auf. Bei VOB-Verträgen gilt die DIN 18361, bei Brandschutzverglasungen die Zulassung des Systems.
